L'écluse de la Roquette - du nom du quartier d'Arles qui la borde au nord - était l'une des trois écluses aménagées sur le canal dArles à Bouc (Référence : IA13004106) lors de sa mise en oeuvre entre 1828 et 1835. Elle assurait la liaison entre le Grand Rhône (Référence : IA13004134) et le canal. Pour aménager cette écluse d'accession au Rhône, le percement du canal a nécessité le creusement d'un terrain - qui forme aujourd'hui une presqu'île -, occupé dans l'Antiquité par le cirque romain. L'écluse de la Roquette est terminée dès 1834 ; elle apparaît sur les minutes de la carte d’État-major (Fig. 2) du milieu du 19e siècle et on en possèdent des relevés datés de 1879. Elle était dotée d'un des neuf ponts mobiles (Référence : IA13004142) en bois installés tout le long du canal. Le pont apparaît sur une carte postale ancienne de la première moitié du 20e siècle (Fig. 3). En 1850, les portes du côté amont, vers le Rhône, ont été reconstruites. Vers 1910, lors des grands travaux du canal de Marseille au Rhône (Référence : IA13004128), une nouvelle écluse, dite d'Arles ou du Barriol (Référence : IA13004107) a été réalisée à 200 m de l'entrée du fleuve. L'écluse de la Roquette a été définitivement supprimée vers 1968, lorsque de nouveaux aménagements ont été menés sur le canal et que l'écluse dArles (Référence : IA13004107), plus grande, a été seule conservée.
- enquête thématique régionale, ponts et aménagements du Rhône en Provence-Alpes-Côte d'Azur
-
Delétoille Sophie (reproduction)Delétoille Sophie (reproduction)Cliquez pour effectuer une recherche sur cette personne.
- (c) Région Provence-Alpes-Côte d'Azur - Inventaire général
- (c) Conseil général des Bouches-du-Rhône
Dossier non géolocalisé
-
Aire d'étude et canton
bassin du Rhône - Arles
-
Hydrographies
Arles à Fos-sur-Mer (canal de)
-
Commune
Arles
-
Lieu-dit
Barriol,
faubourg du Cirque Romain,
presqu'île du Cirque Romain
-
Cadastre
2008
BD
183
-
Dénominationsécluse
-
Appellationsécluse de la Roquette
-
Dossier dont ce dossier est partie constituante
-
Période(s)
- Principale : 2e quart 19e siècle
- Secondaire : milieu 19e siècle
-
Dates
- 1834, daté par travaux historiques
L'écluse de la Roquette était située sur le bief supérieur du canal d'Arles à Bouc (Référence : IA13004106), près de son point de jonction avec le Grand Rhône (Référence : IA13004134) sur la commune d'Arles, au sud de la ville. Elle précédait un bassin portant le même nom, établi à son extrémité aval, qui, en 1939, était long de 270 m et large de 50-55 m, soit la largeur maximale du canal. Le sas de cette écluse, comme ceux des écluses primitives du canal - de Montcalde (Référence : IA13004078) et de l'Etourneau (Référence : IA13004509) -, mesurait 33 m de long sur 7,80 m de large. L'écluse était manœuvrée à la main par un système de poulies qui permettait d'ouvrir les vantaux en bois (avec vannes en fer) donnant accès au sas. Les parois de ce dernier étaient en pierre de taille. Il ne reste rien des aménagements originels de l'écluse de la Roquette, à moins que des saignées verticales doubles visibles sur chaque rive aux deux extrémités de l'écluse, observés lors du passage sur le terrain, en soient des vestiges.
-
Murs
- pierre
- bois
- fer
- pierre de taille
-
État de conservationdétruit
Repérage iconographique et bibliographique.
- (c) Région Provence-Alpes-Côte d'Azur - Inventaire général
- (c) Conseil général des Bouches-du-Rhône
- (c) Région Provence-Alpes-Côte d'Azur - Inventaire général
- (c) Conseil général des Bouches-du-Rhône
- (c) Région Provence-Alpes-Côte d'Azur - Inventaire général
- (c) Conseil général des Bouches-du-Rhône
- (c) Région Provence-Alpes-Côte d'Azur - Inventaire général

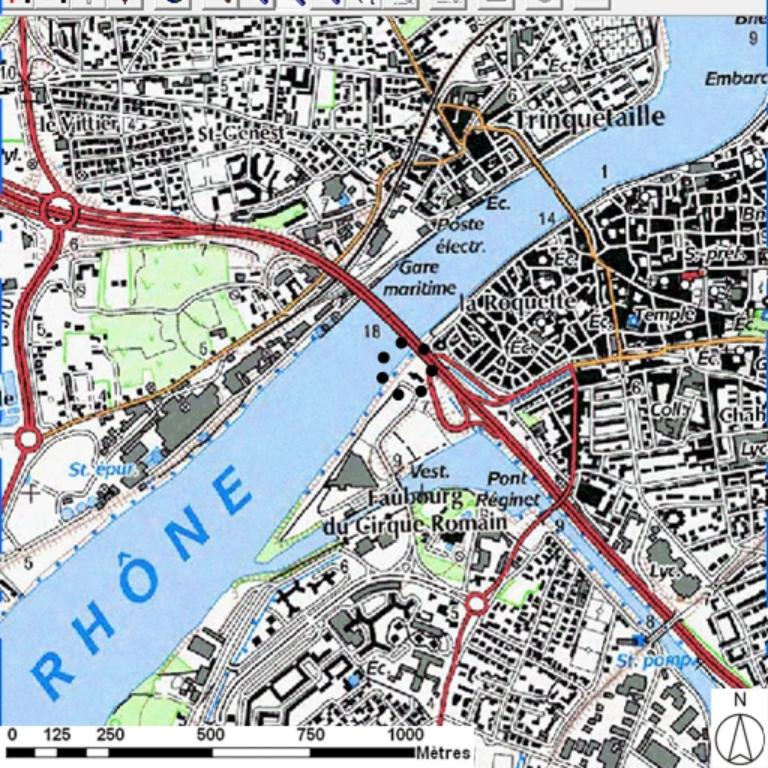

- IGN-SCAN25 - PFAR 2008
Documents d'archives
-
Canal d´Arles à Bouc. Archives départementales des Bouches-du-Rhône, Marseille : 6S 946.
-
Ponts et ouvrages d´art, destructions liées à la guerre et programme de reconstruction, correspondance, plans. 1940-1954. Archives départementales des Bouches-du-Rhône, Marseille : 1937 W 516.
Bibliographie
-
BOURGOUGNON, Jules. Le canal de Marseille au Rhône. Description des travaux en cours avec quelques indications relatives aux voûtes en maçonnerie. Annales des ponts et chaussées, 1914-VI (nov.-déc.), n° 61.
-
Denizet, Frédéric. Histoire de la formation et du dessèchement des marais de la région d´Arles. L´oeuvre de Van Ens. Marseille : Imprimerie Nouvelle, 1929.
Documents figurés
-
Canal d'Arles à Bouc. Ecluse d'Arles. Profil en long, coupe transversale sur AB. /Dessin, 1/10 et 1/200, 63 x 31 cm, 19e siècle. Archives départementales des Bouches-du-Rhône, Marseille : 6 S 946.
-

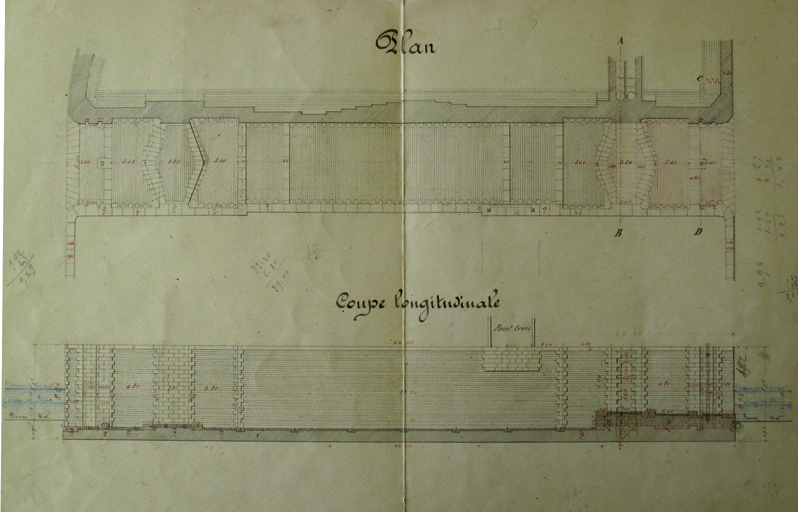

Ecluse d'Arles. Plan et coupe longitudinale. /Dessin, 1/200, 84 x 31 cm, 1879. Archives départementales des Bouches-du-Rhône, Marseille : 6 S 946.
-
Ecluse d'Arles. Coupe suivant AB et coupe suivant CD. /1 plan : en coul., 1/200, 84 x 31 cm, 1879.
