I. HISTORIQUE

Cf. place forte.

II. DESCRIPTION

Adossées à l'intérieur de l'escarpe du front, qui en constitue le mur de fond, on trouve les «casemates K» (caserne Rochambeau), caserne de siège à l'épreuve, à trois niveaux de locaux voûtés, plus sous-sol partiel au centre et combles sur la terrasse supérieure.

Arc-boutant et escalier d'accès aux combles. Partie centrale, arc-boutant et aile gauche. Façade et arc-boutant.

Liées, donc, en plan, au tracé de l'escarpe, l'édifice s'articule, de ce fait, en cinq corps de bâtiments se prolongeant à droite, sans discontinuité, par les casemates C (manutention de siège au bâtiment des fours) adossées à la courtine et dont l'extrémité droite touche à la porte d'Embrun.

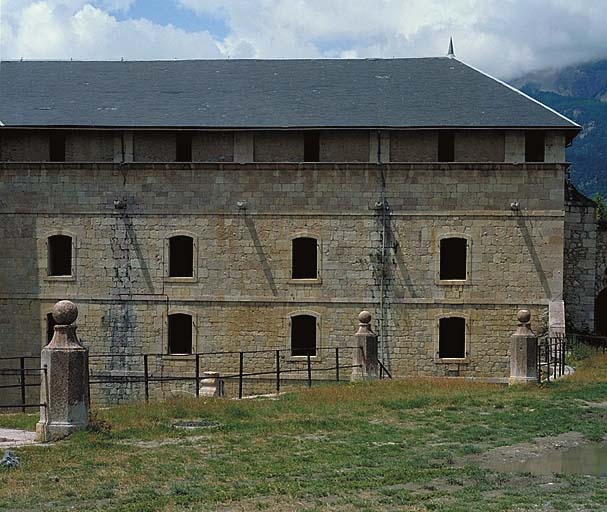

Aile droite du bâtiment vue depuis le perron. Vue partielle de la façade. Vue de l'aile droite du bâtiment.

Les casemates K sont organisées selon le plan type de casernement à la Vauban, c'est-à- dire formées par la juxtaposition de modules élémentaires simples, constitués chacun par une cage d'escalier centrale desservant, à chaque niveau, une chambre de chaque côté, les modules se superposant exactement d'un niveau sur l'autre.

Chaque chambre rectangulaire, voûtée en anse de panier, a 6,50 m de large x 7,50 m de profondeur perpendiculairement à la façade.

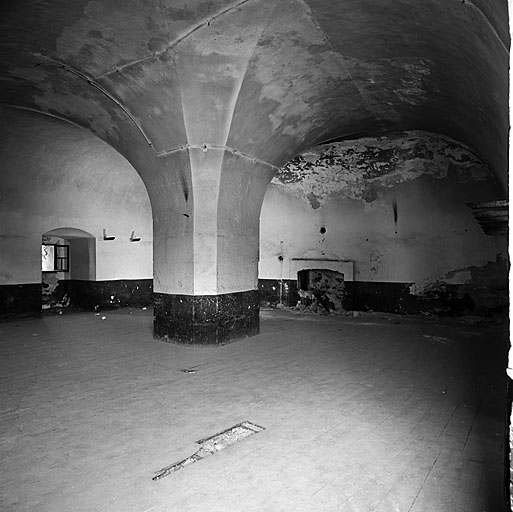

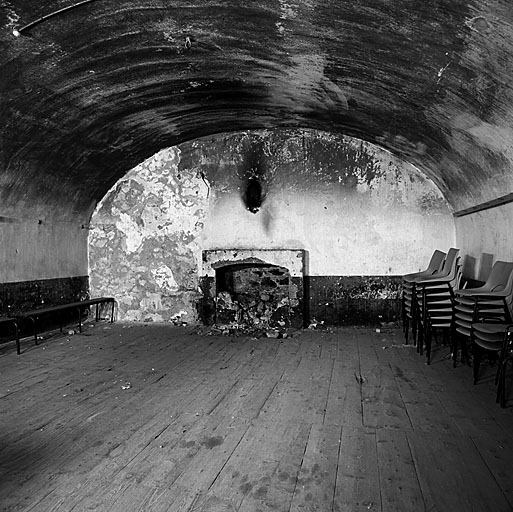

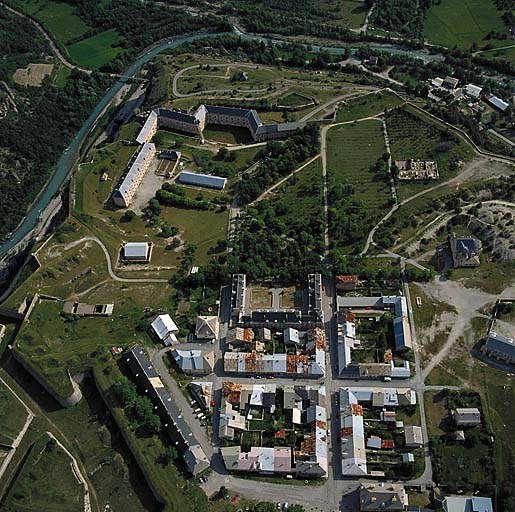

Vue partielle de l'agglomération et de la partie sud de la place. Chambre. Vue intérieure.

Pour s'ajuster au terrain, on trouve:

- 3 modules à une seule chambre (extrême gauche)

- 3 modules à une chambre à gauche et deux à droite.

Au raccordement entre corps de bâtiments, les chambres d'angle sont pentagonales avec pilier central. Normalement, dans le « portefeuille» à la Vauban, les « modules» séparés par des refends ne communiquent pas entre eux : il semble que ce soit entre les deux guerres mondiales que des circulations continues aient été établies à travers les refends. Ceux-ci, d'ailleurs, jouent, pour l'escarpe, le rôle des contreforts intérieurs règlementaires à l'époque classique.

Au total, on dénombre :

- en cave : 6 pièces en 3 modules (les pièces sont prévues en magasins)

- au rez-de-chaussée : 16 chambres en 8 modules

- au premier étage : 19 chambres en 9 modules

- au deuxième étage : 21 chambres en 9 modules

soit 56 chambres + 6 magasins auxquels le petit atlas de 1935 donne, à raison de 9 hommes/chambre une capacité de 157 hommes, à une époque où une grande partie des locaux était déjà utilisée comme magasins. Ce qui donnerait, à l'origine, 504 hommes en capacité maximale.

Les chambres sont chauffées par des cheminées adossées au milieu du mur de fond et coïncidant parfois avec des jours étroits ménagés à travers l'escarpe. Celles du flanc droit du demi-bastion de gauche sont de même, munies de créneaux de fusillade flanquant la porte d'Embrun.

Les escaliers, en pierre, sont tournants à deux volées droites entre chaque niveau, avec palier intermédiaire et mur-noyau central.

Les locaux sont éclairés par une fenêtre par chambre, et une par cage d'escalier, à chaque niveau, fenêtres ménagées dans la façade donnant sur la cour générale du bâtiment. Les fenêtres sont à encadrement saillant en pierres de taille, avec linteau en arc segmentaire. Les accès se font, au rez-de-chaussée, à raison d'une porte par cage d'escalier.

Chaque niveau est souligné, en façade, par un bandeau continu, en pierre, et la façade elle-même couronnée par une corniche profilée en doucine, sur laquelle s'appuient les meneaux portant la toiture.

A intervalle régulier, des gargouilles en pierre placées au-dessus du troisième bandeau assurent l'évacuation des eaux des noues des voûtes supérieures et leur rejet dans la cour.

L'escarpe a une épaisseur de 3 m à la base, et la façade sur cour un peu moins de 2 m.

L'arc-boutant est constitué par un arc rampant s'appuyant à la base sur le mur de soutènement de la cour, et en haut, sur la façade du troisième niveau du pan coupé à la jonction des deuxième et troisième corps de bâtiments. L'arc est très soigneusement appareillé, avec voussoirs rayonnants et passants un-sur-deux s'ajustant avec précision aux lits de pierre constituant les murs des tympans. L'extrados porte une volée d'escalier droite, à départ formé de marches en volute et à rambarde en ferronnerie, aboutissant à un palier supérieur, d'où deux volées d'escalier à montées divergentes mènent chacune à une porte d'accès au comble.

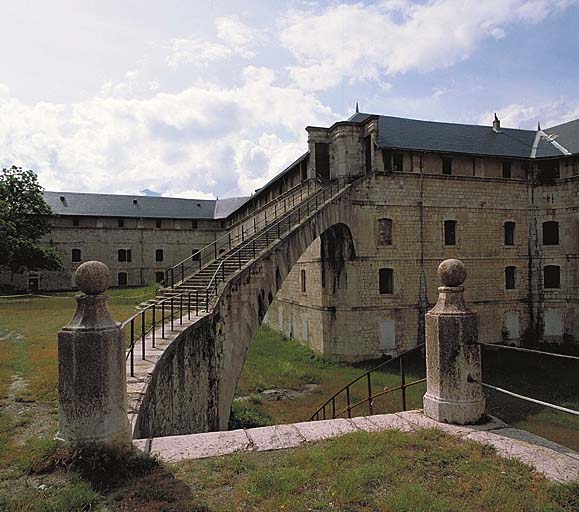

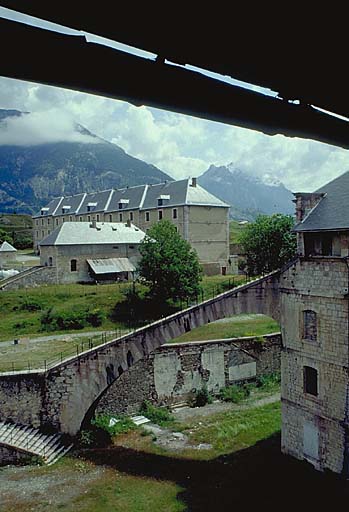

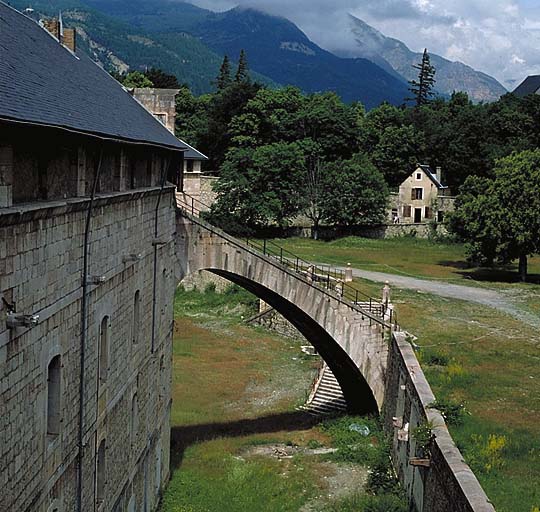

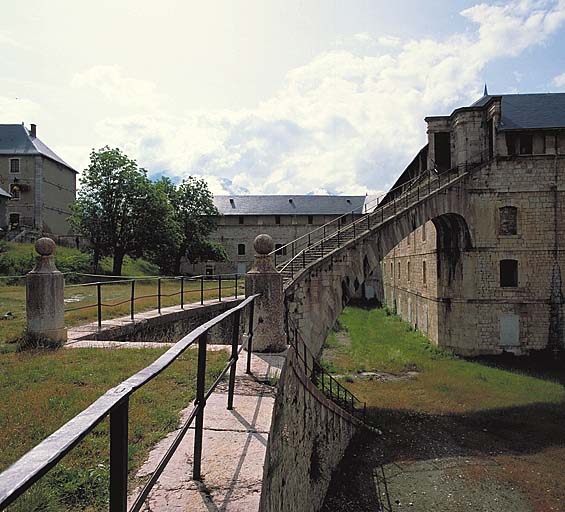

Façade. Vue prise dans l'axe de l'arc-boutant et de l'escalier menant aux combles. Vue de la partie centrale de la façade avec de l'arc-boutant. Vue oblique de l'arc-boutant.

Ces portes, placées d'équerre, s'appuient d'un côté sur le haut de la façade du bâtiment et de l'autre à un édicule à deux faces sensiblement perpendiculaires, dont le saillant, amorti en pan coupé, est exactement dans l'axe de l'escalier principal. Le dispositif dessine, donc, un plan en W. Le pan coupé et les montants extérieurs des portes sont constitués de pilastres toscans. Le tout porte un entablement surmonté d'une corniche moulurée, et fait saillie sur la toiture. Tout en restant très sobre, ce dispositif est très soigneusement construit en pierres de taille à joint maigre et son élégance dépasse de beaucoup le seul caractère utilitaire des divers composants.

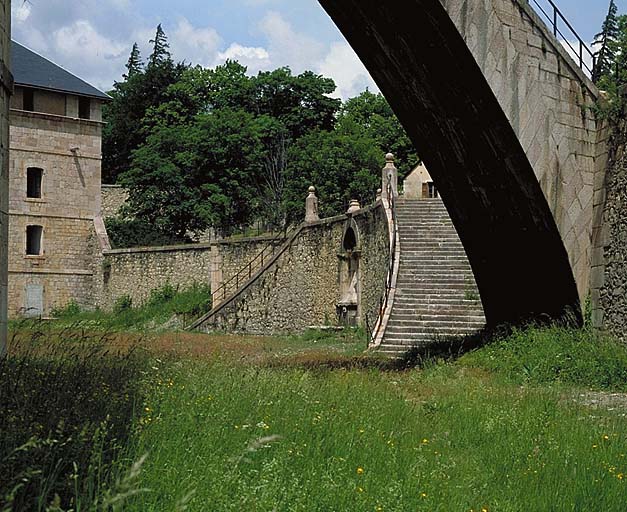

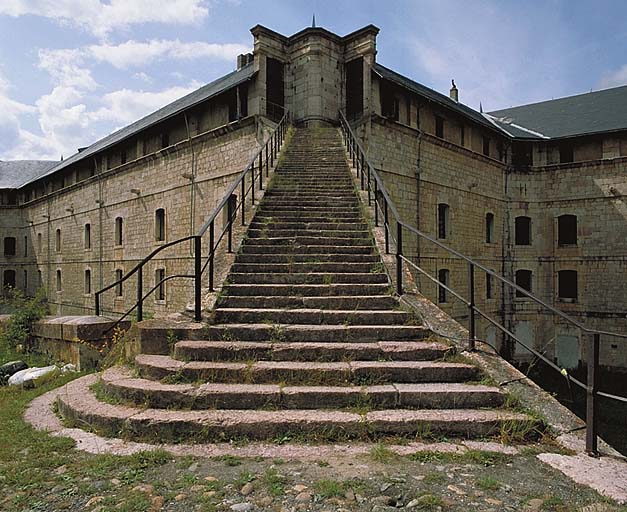

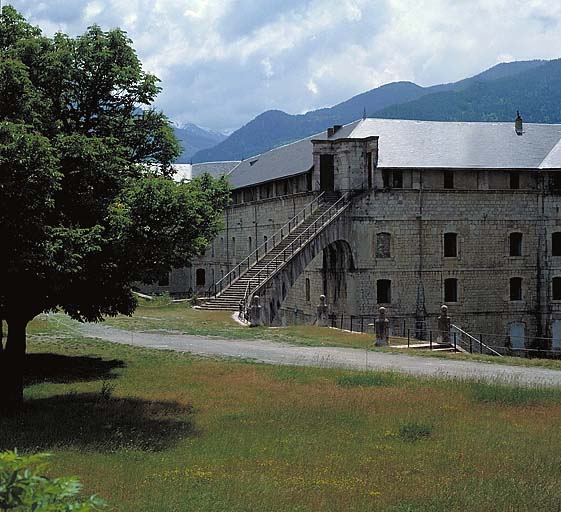

Vue rapprochée prise dans l'axe de l'escalier menant aux combles. L'arc-boutant vu d'en dessous. Aile gauche. Vue prise dans l'enfilade de la cour, vers l'arc-boutant.

On pourra faire un rapprochement entre l'arc-boutant et l'escalier principal du grand quartier de la citadelle de Belle-Ile également sur arc rampant, mais plus petit et moins soigné, et avec d'autres exemples de moindre importance, en particulier au fort de Joux.

Les combles : le sol en est constitué par le terre-plein couvrant l'extrados des voûtes des casemates K et C. D'aucuns persistent à y voir une batterie éventuelle mais, aucune embrasure n'étant préparée dans le haut du parapet (à part deux créneaux entaillant le parapet du flanc droit du demi-bastion de gauche et couvrant la porte d'Embrun) rien ne vient confirmer cette assertion.

Ils représentent une surface de 260 m de long sur 8,5 de large, desservie uniquement par deux portails d'extrémité donnant sur le rempart, pour les voitures, et pour le personnel, par l'escalier de l'arc-boutant décrit plus haut. Les cages d'escalier des casemates s'arrêtent, sous voûte à l'épreuve, au deuxième étage des locaux et n'ont aucun débouché sur la terrasse.

Les procédés d'étanchéité utilisés à l'époque n'ayant pas pu arrêter toutes les infiltrations, le capitaine de génie se résolut, au début de la restauration, à couvrir la terrasse d'une toiture sur charpente à la Philibert Delorme.

Ce système de charpente présentait plusieurs avantages :

- ne pas nécessiter de grosses pièces de bois que les forêts de la région, surexploitées sous la Révolution et l'Empire, ne pouvaient plus fournir : on n'avait besoin que de planches assez courtes assemblées avec des chevilles

- les fermes hémi-circulaires laissaient l'espace intérieur dégagé et donc utilisable pour remiser des voitures, même chargées en hauteur

- enfin, on évoque la possibilité de démonter facilement charpente et couverture en cas de siège pour en éviter l'incendie, comme on l'a dit par ailleurs pour nombre d'autres bâtiments (tours bastionnées de Belfort, entre autres). Là aussi, cette assertion est à prendre avec beaucoup de circonspection, compte tenu de la tâche énorme représentée par le démontage avec soin et le stockage en ordre des composants des fermes (sans parler de la surface considérable nécessaire à ce dépôt), le tout dans le laps de temps très court de la période de mise en état de défense de la place.

Tel quel, ce très bel ouvrage est composé de 430 fermes espacées de 0,60 m reliées par 21 liernes, et reposant sur des pièces de bois formant sommier, posées sur les murs latéraux.

Vue intérieure des combles et de la charpente. Combles. Détail de la charpente.

Casemates C : ce corps de bâtiment, construit comme manutention à l'épreuve, constitue, derrière la courtine l'aile droite de l'ensemble casematé du front d'Embrun. Il ne comporte pas de cour devant la façade, et celle-ci est directement bordée par la rue du Rempart.

Compte tenu du tracé du front auquel s'adossent les locaux, la façade de ce bâtiment se raccorde obliquement, à angle très ouvert, au pignon du cinquième corps des casemates K, pignon renforcé de deux puissants contreforts rectangulaires destinés à équilibrer la poussée des voûtes (contreforts surmontés d'un chapeau à trois pans et deux ressauts).

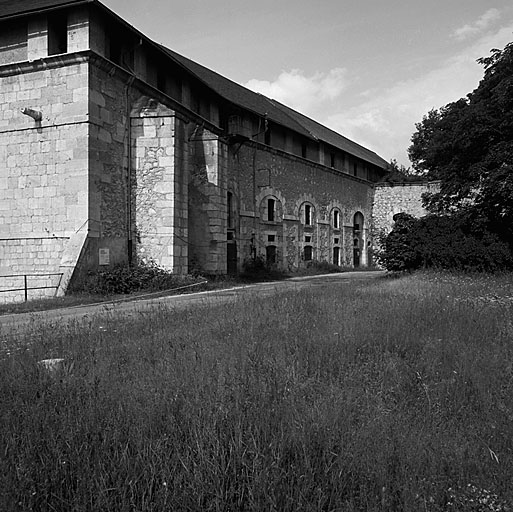

Casemates C (manutention). Ensemble de la façade. Casemates C (manutention). Extrémité droite de la façade. A droite, porte d'Embrun.

Le « bâtiment des fours » est constitué de cinq casemates parallèles, voûtées en anse de panier et reliées par un alignement de passages ménagés dans les piédroits.

Intérieurement, les locaux étaient divisés en deux niveaux par un plancher - disparu portant sur des corbeaux dans les piédroits : les trois premières casemates à partir de la gauche abritent chacune un four à pain (fours refaits périodiquement, et remontant sans doute aux années 1900-1914) ; on y remarque, en particulier, un four construit par la maison Terrassier, à Tain-l'Hermitage, dont on retrouve beaucoup d'exemplaires dans les ouvrages militaires de la frontière des Alpes), les deux autres ayant dû abriter le pétrin et la panèterie.

Le premier étage constituait le magasin aux farines, relié au rez-de-chaussée par un escalier en bois (disparu).

Extérieurement, les casemates se projettent en façade par des arcatures à montants en pierres de taille harpées et arcs à voussoirs rayonnants passants un-sur-deux.

Chaque arcature est fermée par un mur de masque percé de deux baies superposées :

- au rez-de-chaussée une porte à linteau segmentaire surmonté d'une petite fenêtre oblongue

- au premier étage, aux casemates d'extrémité, une porte-fenêtre avec balcon en pierre (sans doute pour hisser les sacs de farine) et, aux trois casemates centrales, une fenêtre simple, analogue à celles des casemates K.

Les piédroits, entre casemates, sont coupés, en façade, d'un bandeau courant sous la naissance des arcades.

Cour des casemates K

La façade des casemates K donne sur une cour, située en contrebas du terrain environnant et dont la paroi extérieure est constituée par un mur de soutènement surmonté d'une rambarde en ferronnerie. Le sol de cette cour correspond au rez-de-chaussée des casemates et, comme déjà dit, l'arc-boutant soutenant la façade des casemates s'appuie au mur de la cour. A ce mur s'appuyaient deux appentis (cuisine et latrines) supprimés depuis. Formant place d'armes intérieure du casernement - donc du demi-bastion de gauche du front - elle se prolonge, à gauche, le long du deuxième corps de bâtiment et se termine contre la façade du premier, le long de laquelle descend un grand escalier en pierre venant de la caserne Binot.

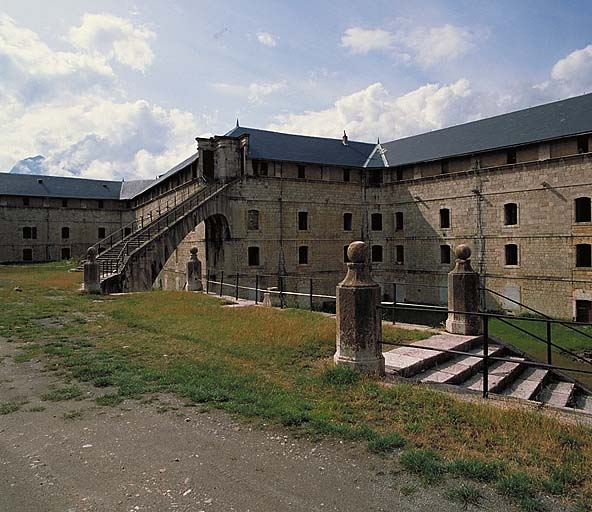

Vue sur la cour prise du corps central. A droite, l'arc-boutant. Cour et arc-boutant vu du dessous. Dessus du perron.

Cette cour comporte une autre singularité : un vaste perron est adossé au mur de soutènement avec deux volées courbes divergentes descendant dans la cour. Ces escaliers sont encadrés, au départ du palier supérieur, par deux petits piliers octogonaux surmontés d'un adoucissement concave portant une boule. Ces piliers servent de montants à la rambarde qui y est scellée.

Entre les deux escaliers, une niche abrite une fontaine adossée avec deux masques à face humaine sculptés crachant l'eau dans un bassin, dont la margelle en pierre dessine un plan festonné.

Cette fontaine, aujourd'hui arrêtée, constituait le point d'eau unique des casemates K et C.

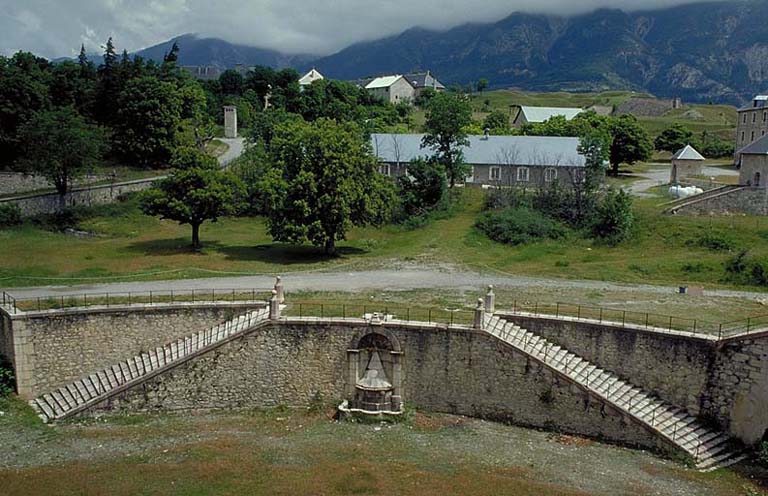

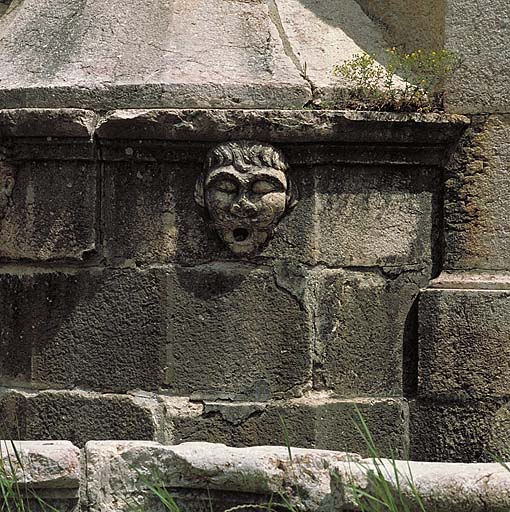

Perron de la cour et fontaine pris depuis le corps central du bâtiment. Ensemble de la fontaine. Détail de la fontaine.

La tétralogie casemates-arc-boutant-fontaine-charpente constitue, sur le plan architectural et artistique plus, peut-être, que sur le strict plan fonctionnel, un ensemble de haute qualité, un des plus importants de l'architecture militaire classique.
